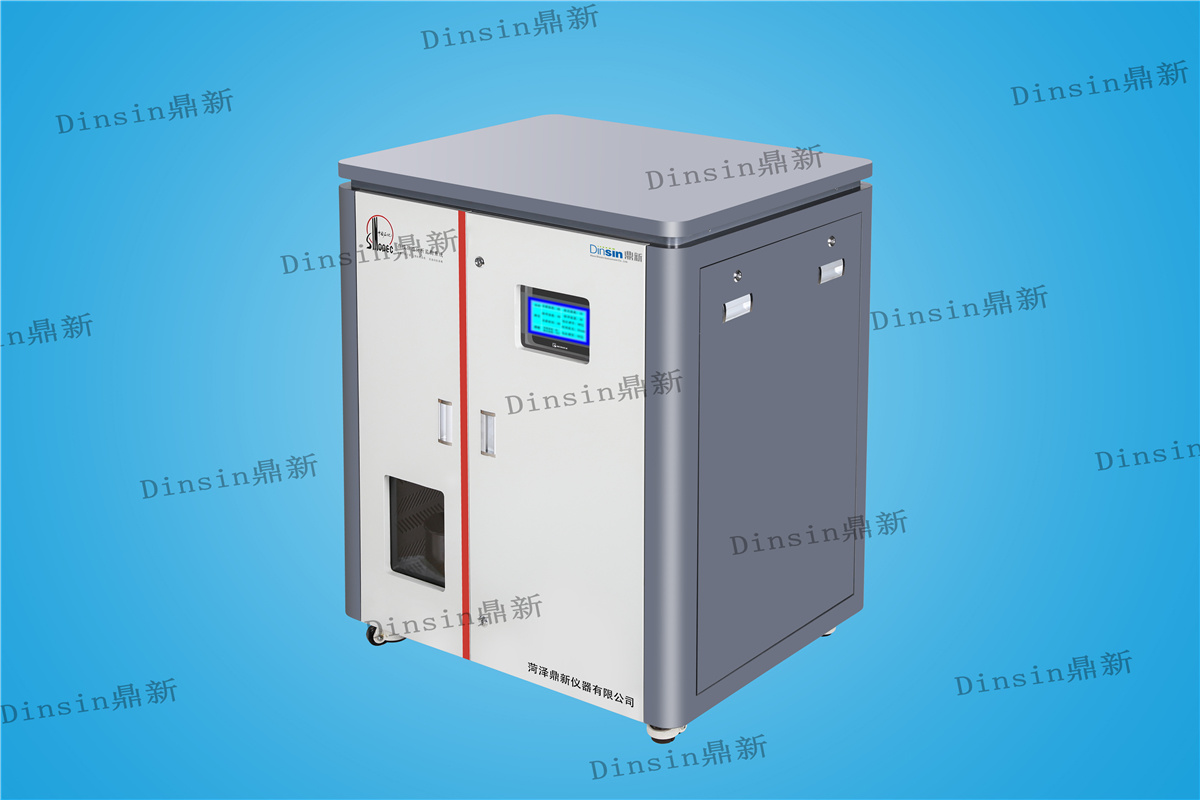

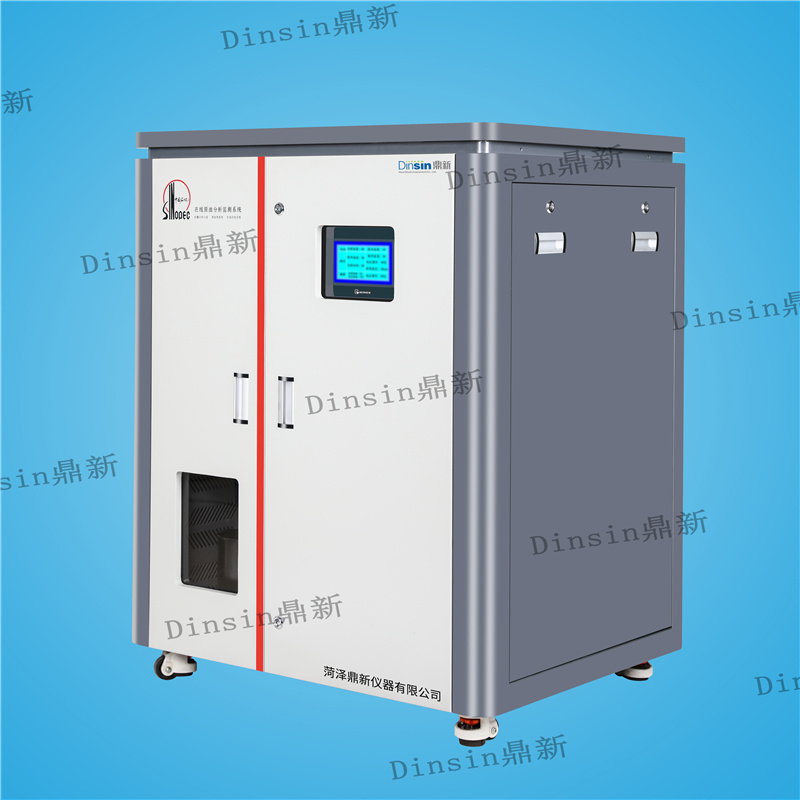

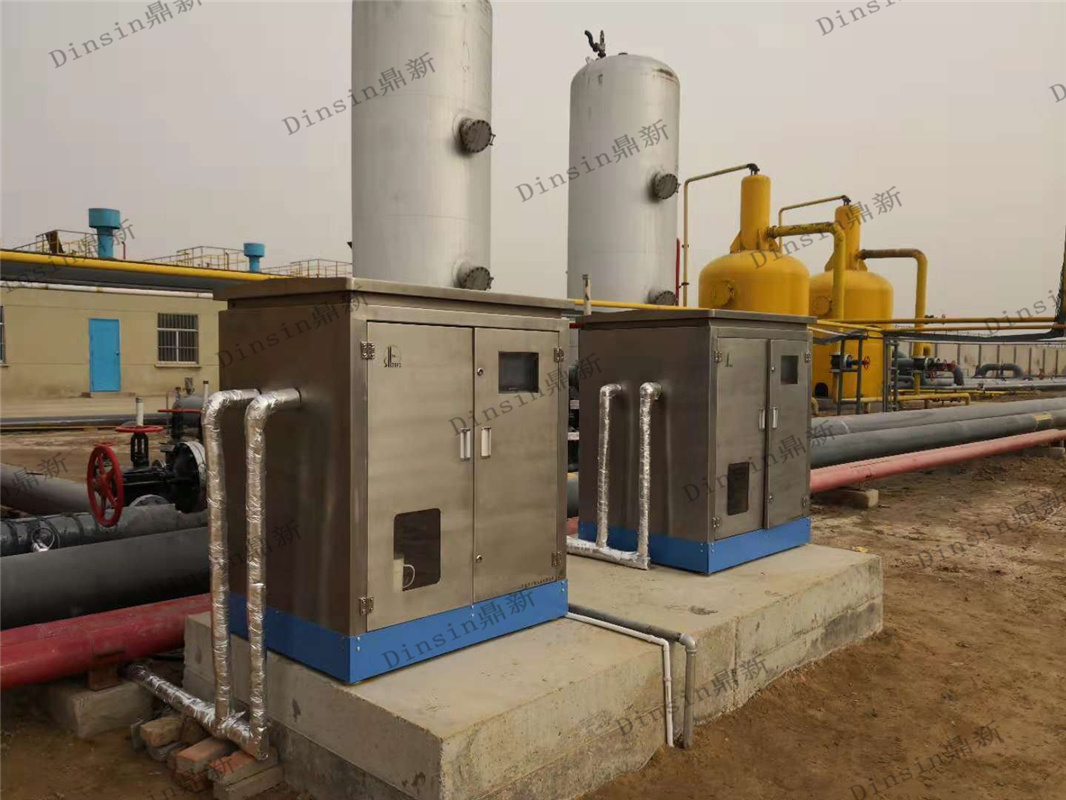

原油在线分析检测系统

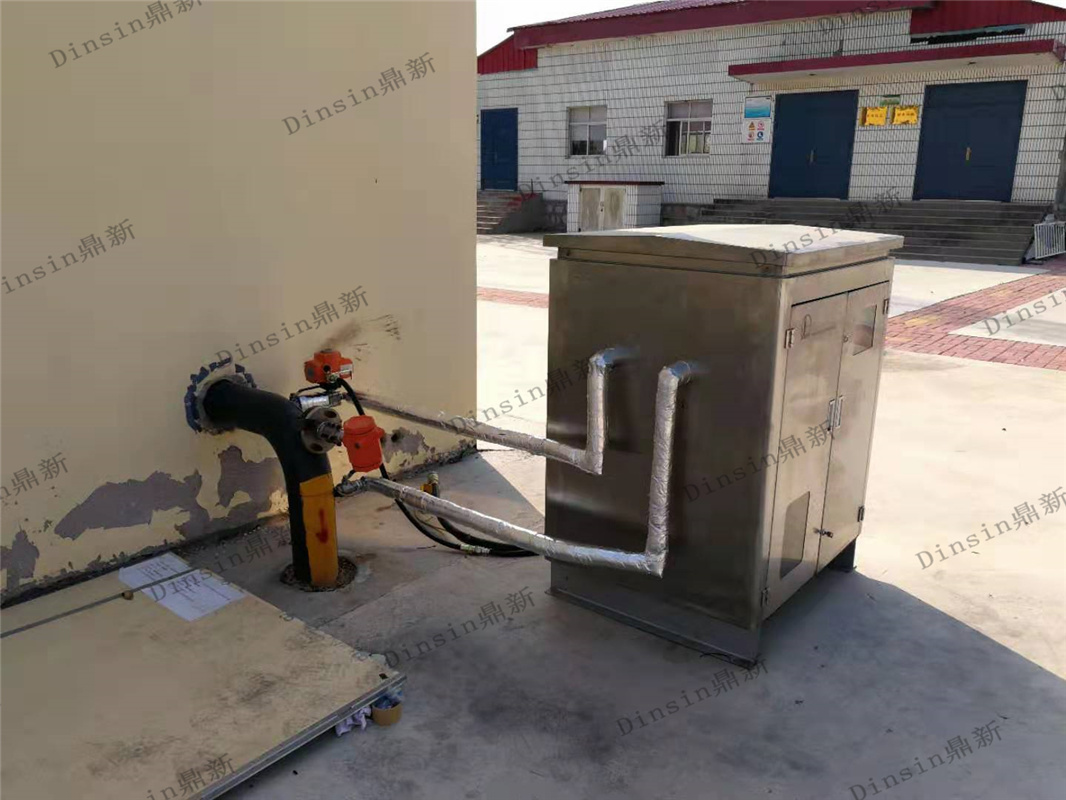

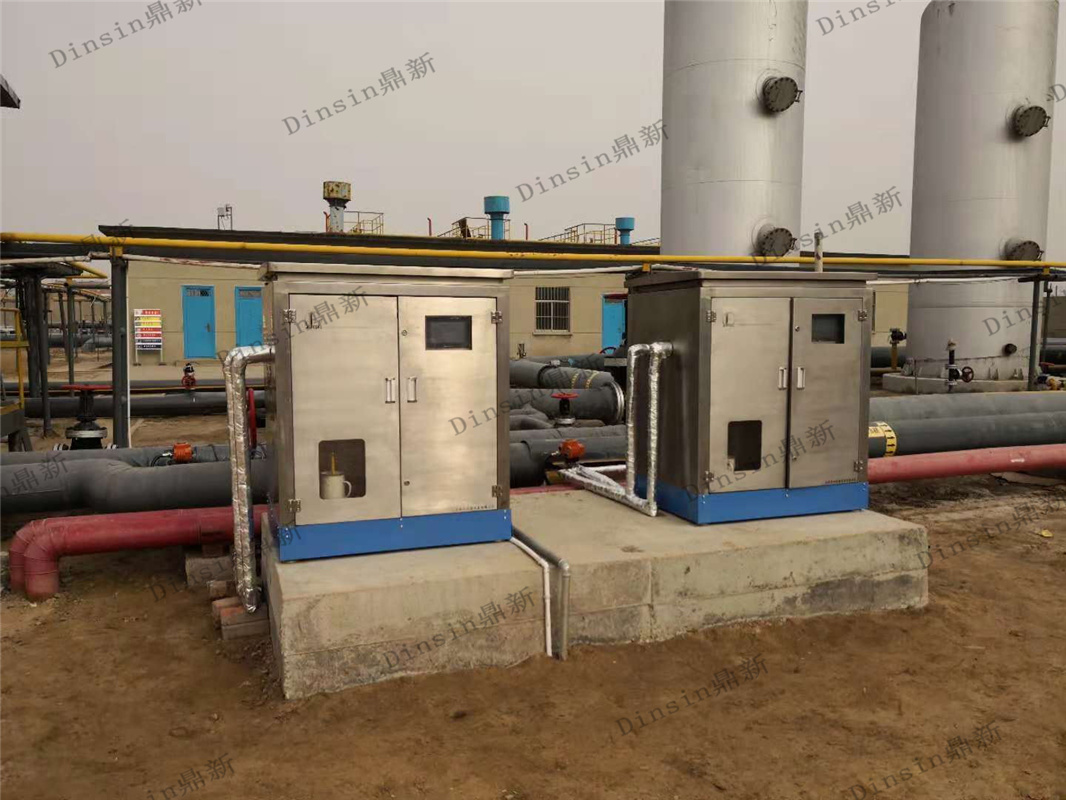

在线原油分析监测系统，高度融合了工业在线检测仪器仪表及传感器，具有智能化、系统化、一体化、规范化、的特点，可实现无人值守、远程监控、智能检测，其整体结构完全按照国家强制性标准GB3836.1系列防爆标准设计和制造，符合防爆要求，已在炼油、化工企业中得到广泛应用。

在线原油分析监测系统采用隔爆、增安、nA多种防爆型式对设备各部件进行防爆制造，外壳采用型钢结构和不锈钢板材制造，适用于石油、化工等行业Ⅱ类２区场所的爆炸性环境。

在线原油分析监测系统功能齐全、维护方便，可同时实现对石油管道中原油的密度分析、含水分析、在线取样，并具有可燃气体自动报警功能，通过远程计算机系统，实现实时监控检测数据，并自动保存和记录。另外，我公司可根据客户需求，进行功能定制，实现客户的多样化需求。

参照标准

SY/T 5317-2006　石油液体管线自动取样法

GB/T 27867　石油液体管线自动采样法

ISO 3171　液体管线自动采样法

GB/T1885-1998　石油计量表

GB/T 9109-1988　原油动态计量

JJG 899　石油低含水率分析仪

SY/T 5402　原油含水量的测定电脱法

JJG370　在线振动管液体密度计检定规程

JJG1038　科里奥利质量流量计检定规程

JJG 499-2004　精密露点仪检定规程

GB/T 3836　防爆电气设备

IEC60529　防护标准

IEC60079/GB3836　防爆标准

GB4028　外壳防护等级的分类

ANSI/ASME-B16.5　法兰标准

MSS-SP-25　标志系统标准

ASTM A216，A105、A182　材料标准

JB/T 4730　承压设备无损检测

HG/T 20592~20635　钢制管法兰、垫片、紧固件

SH/T-3406　石油化工钢制管法兰标准

IEC 68　环境测试

GB/T15464　仪器仪表包装通用技术条件

GB 6587.1　电子测量仪器环境试验总纲

GB 6587.2　电子测量仪器温度试验

GB 6587.3　电子测量仪器湿度试验

GB 6587.4　电子测量仪器振动试验

GB 6587.5　电子测量仪器冲击试验

GB 6587.7　电子测量仪器基本安全试验

GB 6587.8　电子测量仪器电源频率与电压试验

GB 3836.1　爆炸性环境 第1部分：设备 通用要求

GB 3836.2　爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

GB 3836.3　爆炸性环境 第3部分：由增安型“e”保护的设备

GB 3836.8　爆炸性环境 第8部分:由“n”型保护的设备

GB50058-2014　爆炸危险环境电力装置设计规范

1、检测技术先进，精度高

•测试设备通过微电脑控制，测试程序可完全下载到测试设备运行。

•通过软件可设置各参数的安全上下限值，并在超出设置值后，软件会自动控制断开测试电路，以达到安全的目的。

•系统中每一个测试通道都是相对独立可控的。

•项目的类型包括：水分，密度，压力，在线取样，可燃气体探测。

•水分测量采用电容测量原理，可以精确测量出介质的含水量。其采用防腐探头，极端工况下连续使用寿命达5年以上。

•密度含量在线分析，可同时读出介质的密度、压力等四个参数，方便行业标密换算，保证产品质量及各批产品的一致性。

•原油液体在线取样用于任何液体管线非腐蚀性流体的取样。自动化程度高，对取样采集和流量信号全过程监测。流量比例取样、时间比例的采集。

•可燃气体探测采用高性能催化燃烧气敏元器件结合精良SMD工艺制造而成，具有良好的抗干扰能力强，性能稳定，灵敏可靠；充分保证报警准确准时。

•测试系统能实时显示、借助于软件描绘、打印测试数据或完整的测试过程。

•借助于软件, 测试数据可以经过局域网自动传递。

•制作好的图形可以做为模板保存下来，以便以后重复调用。

•系统电源报警功能在外部电源突然断电时，能保存完整的测试数据并重新启动。

•测试柜设计了前门，以便于维修检查。

2、安全可靠

在线原油分析监测系统符合GB3836.1-2010 《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第3部分:由增安型“e”保护的设备》、GB3836.8-2014《爆炸性环境 第8部分:由 “n”型保护的设备》标准要求，并具有以下特点：

（1）门上配带PC可视玻璃，可以在外清楚看到所有仪表的工作情况。

（2）当壳罩内有可燃气体浓度过高，将发出报警信号，并切断本设备电源。

（3）有足够的机械强度，所有紧固件都附有防松装置，使在线原油分析监测系统在使用中不会出配件脱落的现象。

（4）在线原油分析监测系统罩壳采用不锈钢材料制成，更好的实现防锈、防腐蚀。

（5）在线原油分析监测系统内配置伴热系统，保证测量环境温度恒定，确保测量精度。

在线原油分析监测系统根据项目在线分析仪及配套预处理系统技术附件进行设计和制造。本体结构配置、防爆器材安装、防爆分析表固定、各种电缆、安装架、辅架器装配等及由此构成的防爆系统、封闭系统及其安全注意事项说明如下。

1、本体结构尺寸规格

1000×800×1300（L×W×H）mm；

2、本体结构形式

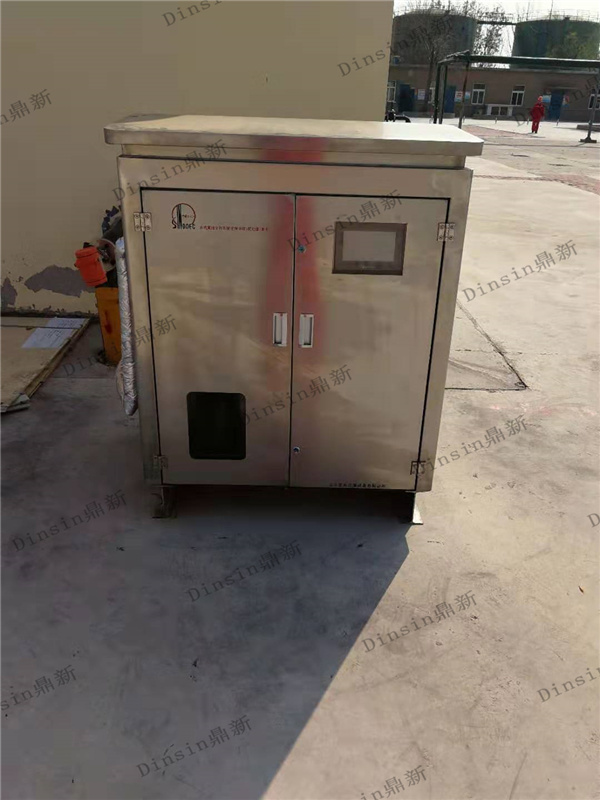

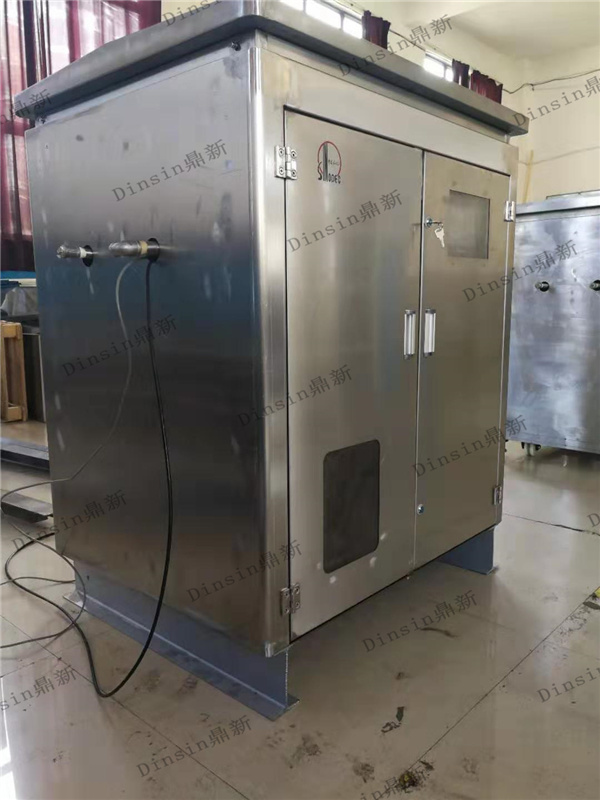

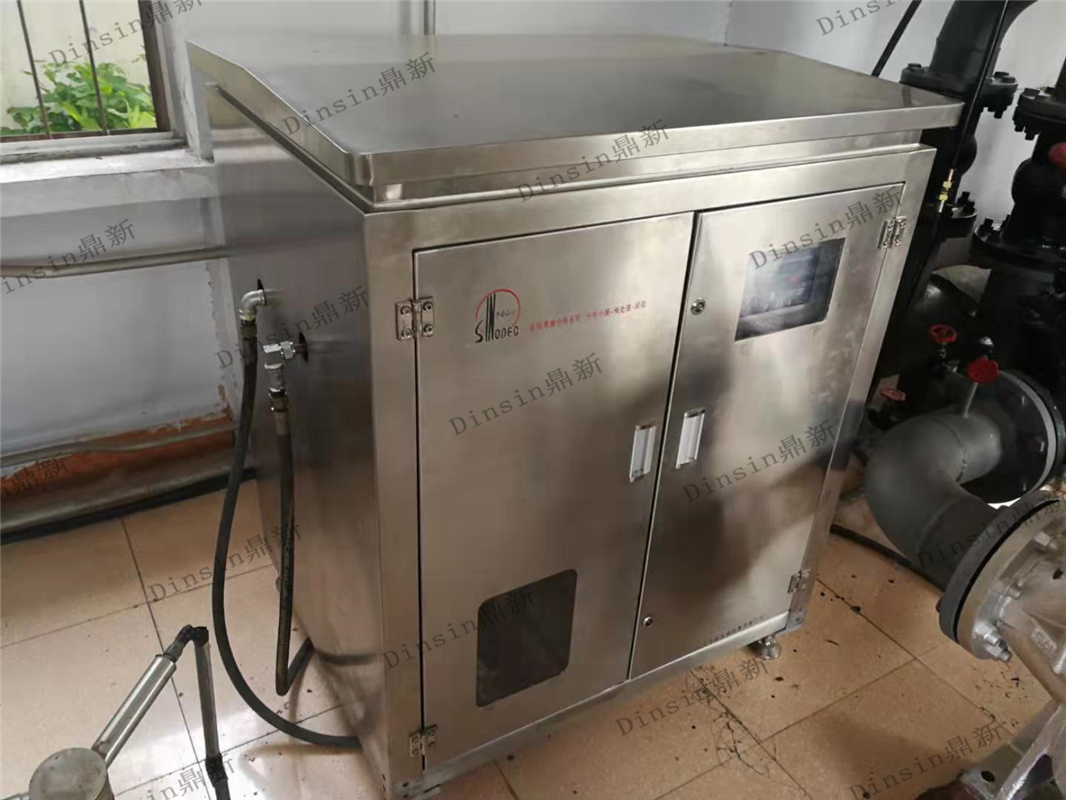

（1）罩壳全采用不锈钢板材焊接、整体槽钢、角钢排架；

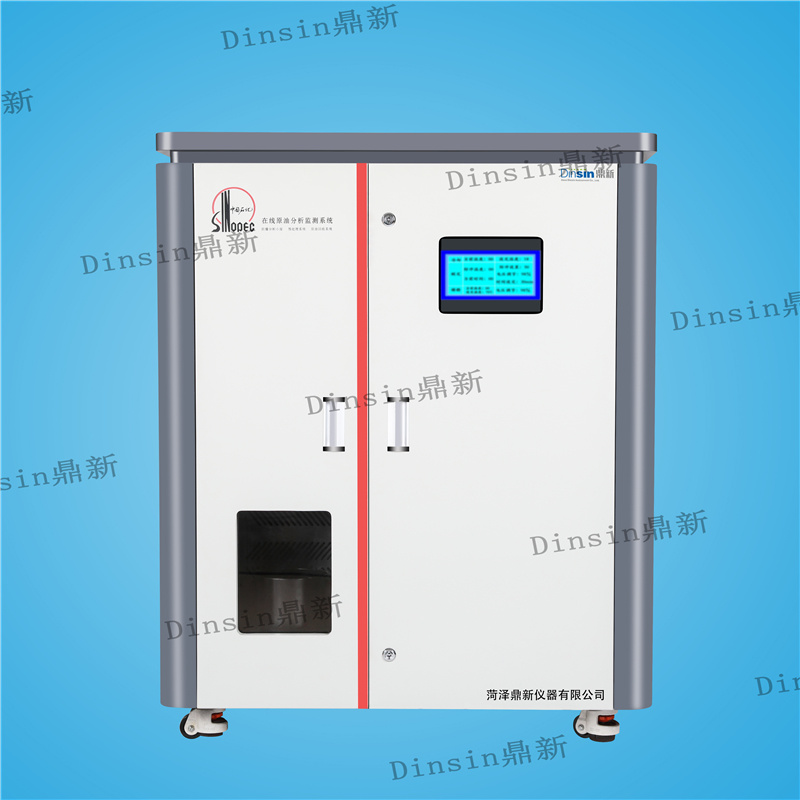

（2）采用外开门，门上带PC视窗；

（3）整体接地，设不锈钢排，一点接地，作接地保护；

（4）内置可燃气体探测器，用于紧急断电。

3、电器设备

（1）防爆接线箱、防爆T型接线盒（伴热带接线盒）、伴热带

（2）循环泵电机、液压泵电机

（3）含水传感器、密度传感器、PT100探头

（4）显示器

4、在线原油分析监测系统配置

（1）密度含量分析

密度含量在线分析可同时读出介质的密度、含量和压力等四个参数，具有温度自动补偿功能，方便行业标密换算。可对各种液体或液态混合物进行在线密度测量，监控生产过程中液体密度的变化，从而保证产品质量及各批产品的一致性。

（2）水分测量

水分测量采用电容测量原理，可以精确测量出介质的含水量。测量精度高，数据稳定，安装简单，使用、检修和维护容易，软件方便灵活，标定简单，输出标准信号，易于集成，自带校准曲线供调用，方便客户自己制作校准曲线。

（3）原油液体管线取样

原油液体管线取样安装方便、容易维护、安全性能好，可应用于任何液体管线非腐蚀性流体的取样。自动化程度高，对取样采集和流量信号全过程监测，设有故障报警。流量比例取样、时间比例的采集。取样探头入口取样管线输油流速和支管线相等，确保流量比例样采集的代表性及准确性。

（4）可燃气体探测器

可燃气体探测器采用高性能催化燃烧气敏元器件结合精良SMD工艺制造而成，具有良好的重复性和抗湿温度干扰性、使用寿命长、操作方便等优点。采用CAN总线通信，抗干扰能力强，性能稳定，灵敏可靠；节点错误自动退出，不影响总线通信；发送的信息遭到破坏后，可自动重发；不关闭总线即可任意连接或拆除节点，增强了系统的灵活性和可扩展性；软、硬件两方面增加抗干扰性能，充分保证报警准确准时；每一探测器都可通过内部拨码开关设置不同的逻辑地址，增加了产品的通用性；一体化设计及表面贴装工艺（SMT），提高了性价比和可靠性。
