在线原油单井含水分析仪

在线原油单井含水分析仪（以下简称仪器）是一种实时监测石油中水含量，测量油品单井高含水率的精密仪器。

一、概述

在线原油单井含水分析仪（以下简称仪器）是一种实时监测石油中水含量，测量油品单井高含水率的精密仪器。主要用于行业油田单井在线监测原油含水率；在线原油含水分析仪使用的传感器采用微波射频原理，利用特定波段微波的共振特性进行水分检测，通过检测物体共振频率和波峰宽度，同时进行温度补偿，就可以精确测量出介质的含水量。该仪器采用上位机软件调试，现场显示；测量范围宽（全量程）、精度高，能适应不同的现场状况；环保、节能、安全，性能稳定，跟踪良好。仪器性能及设计处于同类产品领先水平，是原油单井含水测定分析仪器的首选。

它实现了异地远程遥控调试，更经济，更方便；环保无辐射；结构简单：既可就地显示，又可通过4-20mA 、RS485数据远传；耐温能力强：所有元器件、集成电路及功能模块均采用宽温或超宽温等级，极大地提高了环境温度的适应能力。油水混合状态自动检测，后台指示，对测量精度具有重大意义。防腐性好，性能稳定可靠：所采用的材料均为耐腐蚀性能好的316L不锈钢；采用性能优质的元器件；传感器所有器件均胶封固化；长时间的温度循环试验，保证了仪器可以长期稳定的工作。整机为本安型防爆设计，而且电路全部置于隔爆壳体内，使用更安全。采样速度快，能真实正确反映被测介质含水率变化情况。

在石油和天然气生产、勘探、加工和运输过程中具有重要应用。它能够帮助企业减少石油和天然气生产过程中的损失和消耗，提高生产效率和质量，降低运营成本，保障企业的安全生产。同时，在线原油含水分析仪对于石油和天然气行业的可持续发展也起到了重要的促进作用。

即使在恶劣的工作环境下本公司仪表也能表现出优异的性能，比如：高含水、高含气、粘度大、温度低等等，对设备的精准测量均不受影响。其内部没有活动部件，不需要复杂的安装，对工况条件也没有苛刻的要求，每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。

二、执行标准

下列文件中的条款通过本文件的引用而成为本文件要求的条款。凡是注日期的引用文件，仅注日期的版本适用于本设备。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

• GB 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》
• GB 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》
• GB 3836.31-2021《爆炸性环境 第31部分：由防粉尘点燃外壳“t”保护的设备》
• GB/T 4208-2017《外壳防护等级（IP等级）》
• GB 50093-2013《自动化仪表工程施工及质量验收规范》
• HG/T 20592~20635-2009 《钢制管法兰.垫片.紧固件》
• GB/T1885-1998《石油计量表》
• GB/T 9109.1-2016《石油和液体石油产品动态计量 第1部分：一般原则》
• GB/T 25104-2019《原油水含量的自动测定 射频法》
• JJG 899-1995《石油低含水率分析仪》
• JB/T11939-2014 《原油含水分析仪（射频法）技术条件和测试评价方法》
• YD/T 3732-2020《短波频段天线场地电磁环境测试方法》
• GB/T 15541-1995《发射频率的测量方法》
• GB/T 191-2008《包装储运图示标志》
• GB/T 17626.2-2018《静电放电抗扰度试验》
• GB/T 17626.4-2018《电快速瞬变脉冲群抗扰度试验》
• GB/T 17626.5-2019《浪涌（冲击）抗扰度试验》

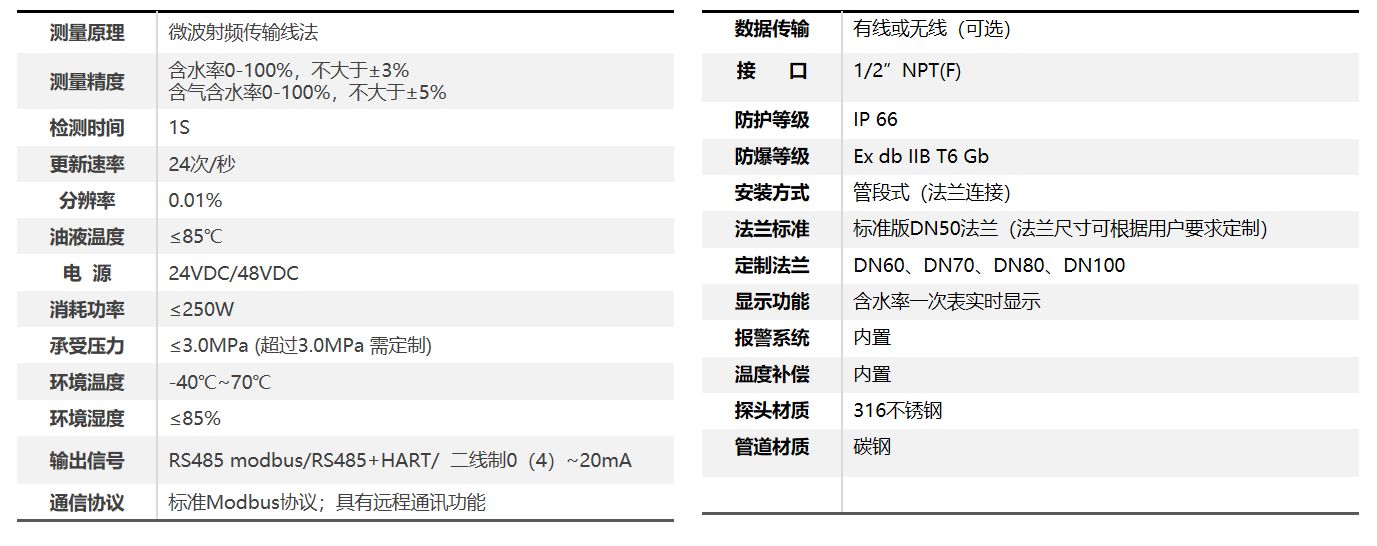

三、技术参数

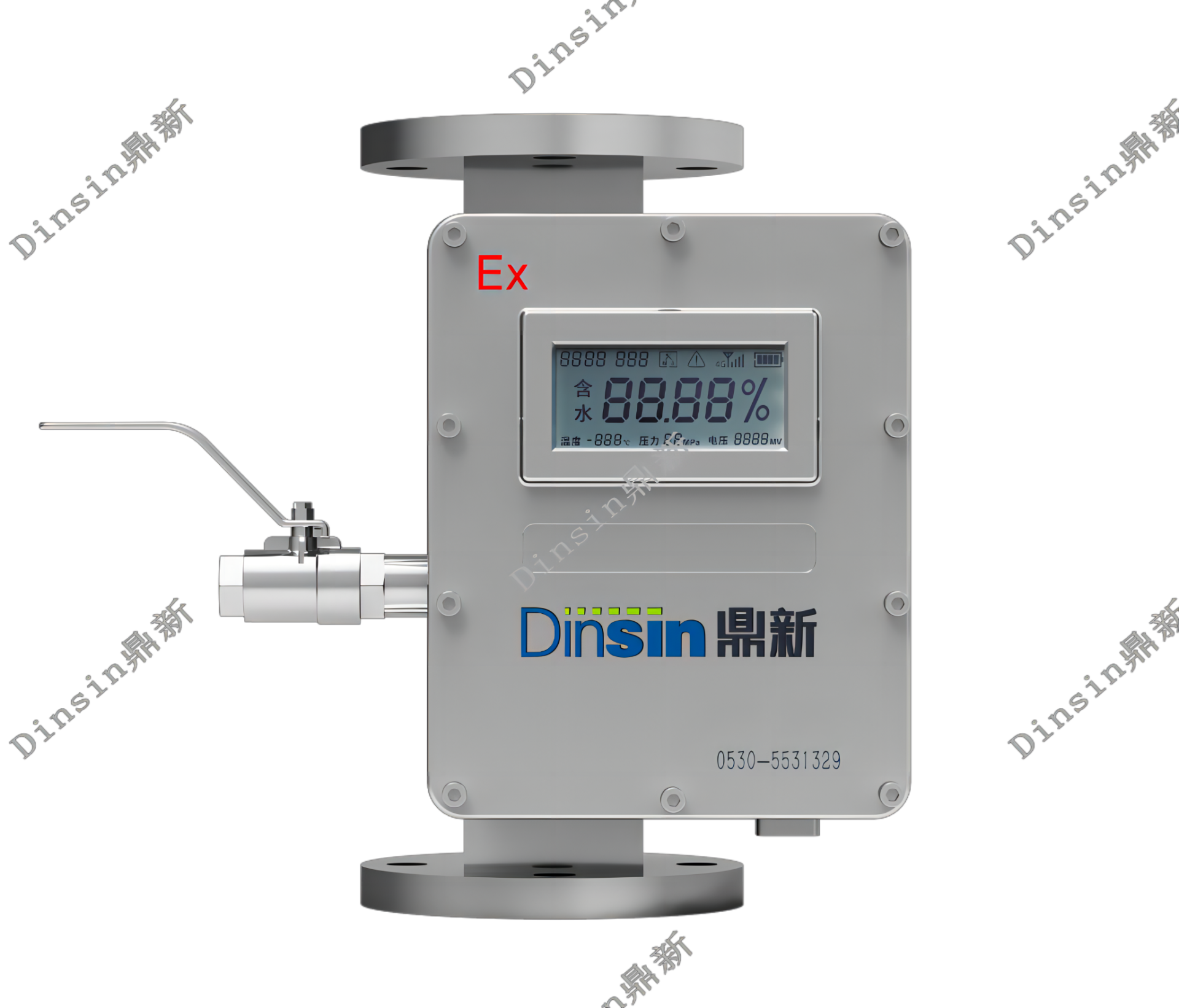

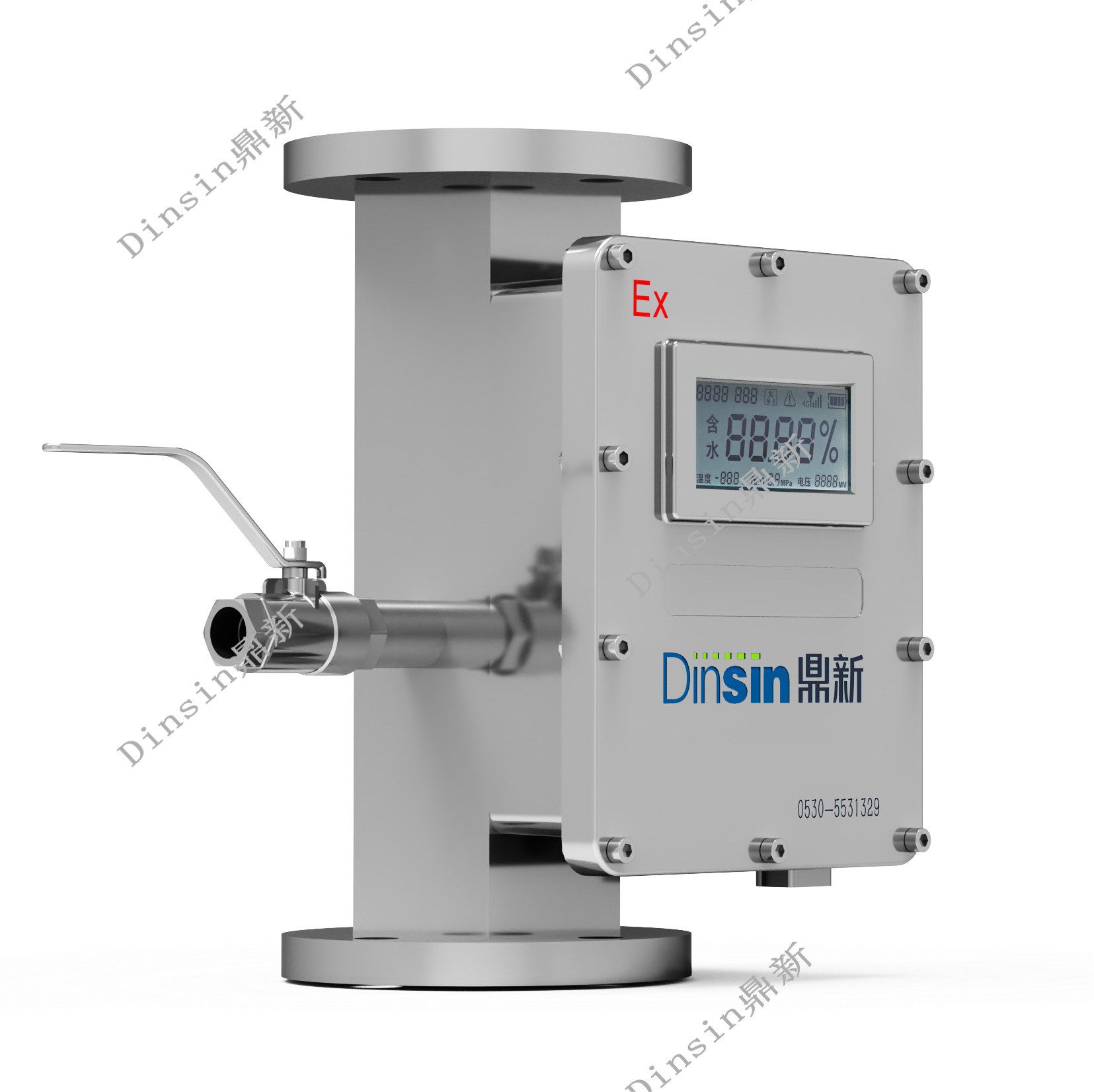

四、含水分析仪展示

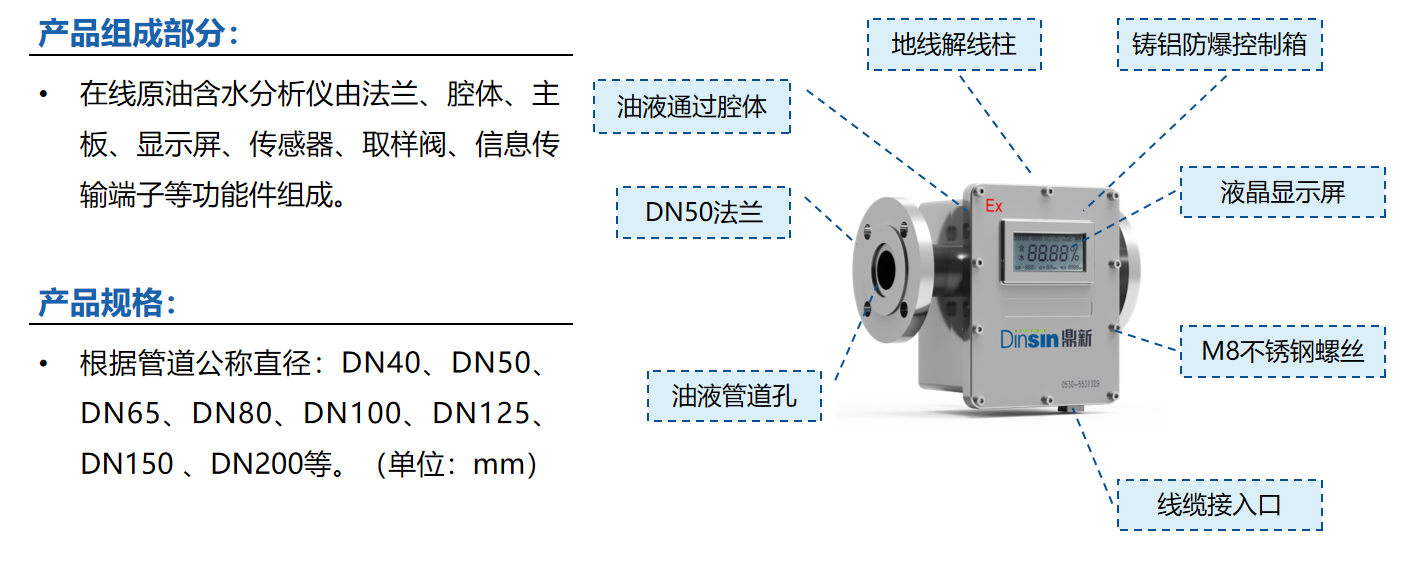

五、含水分析仪基本构成

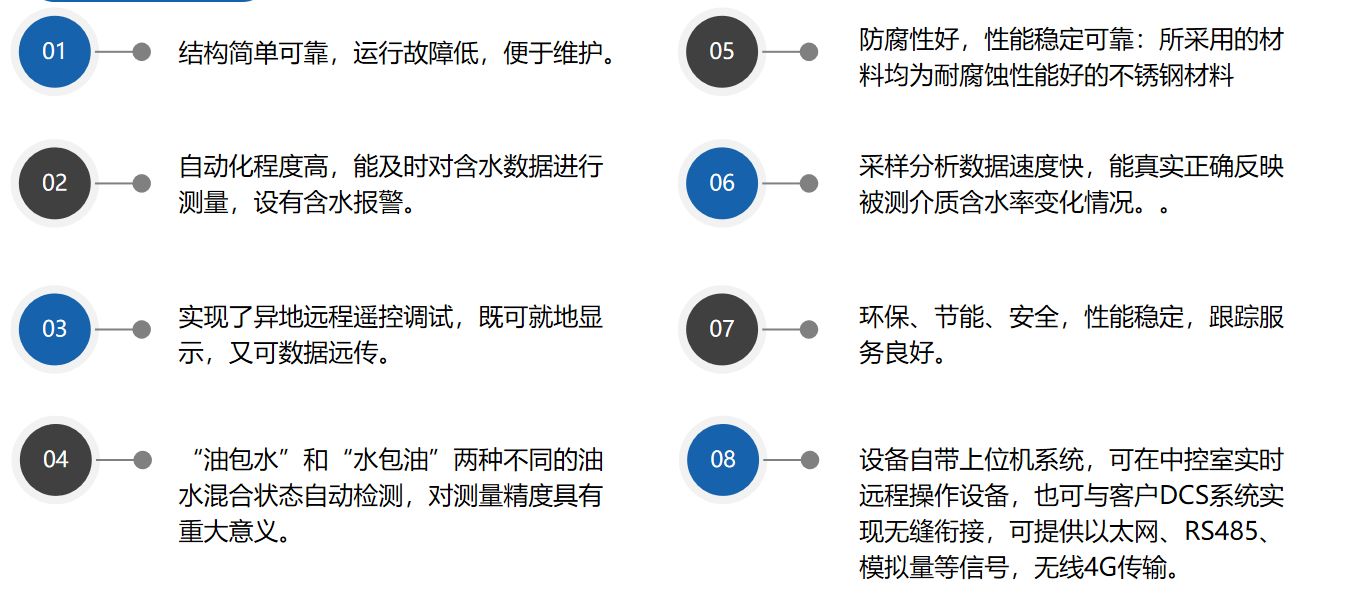

六、技术特点

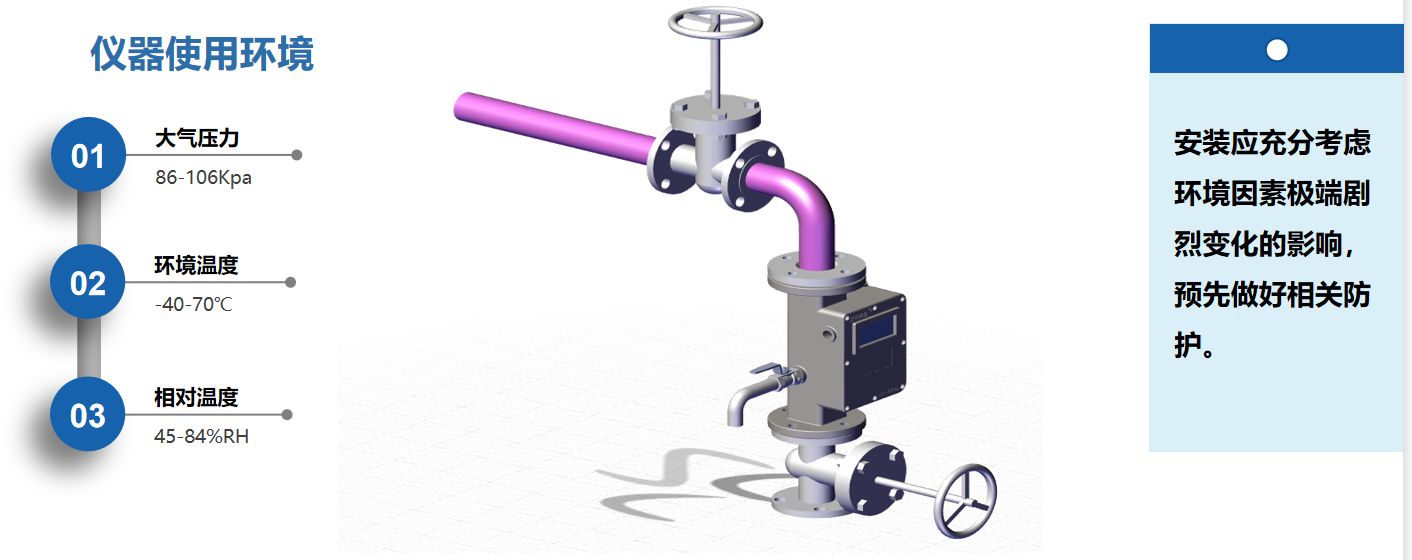

七、使用环境条件及安装方式

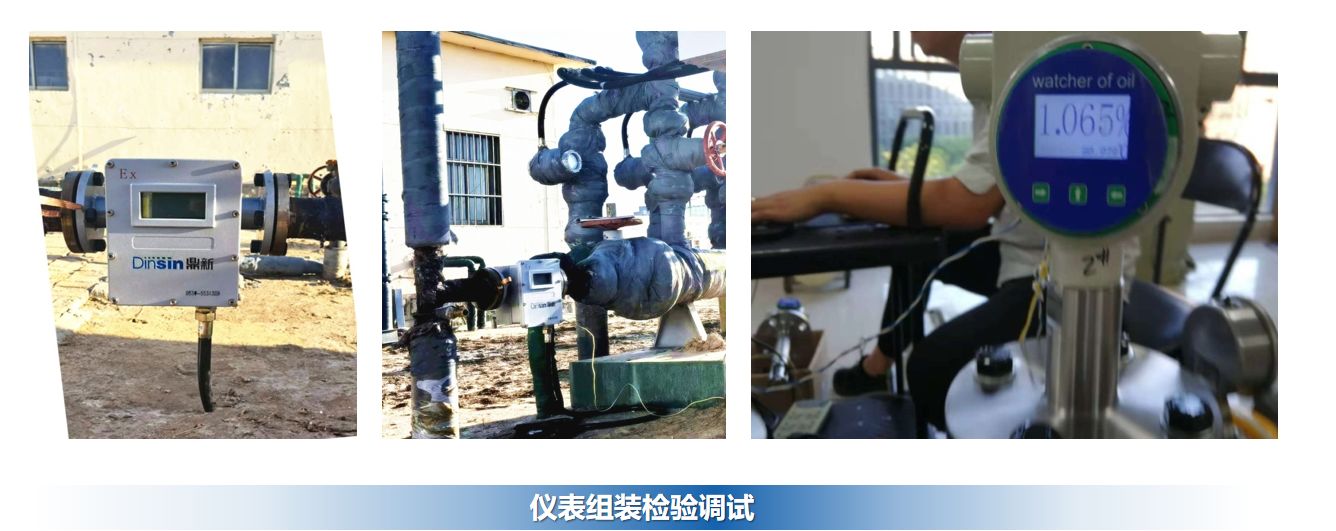

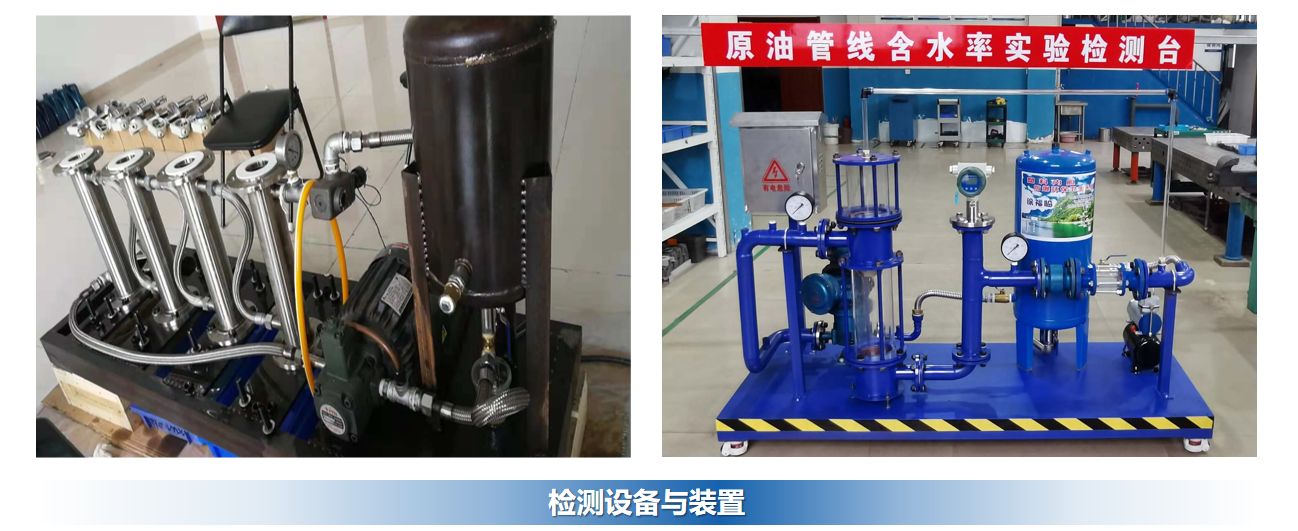

八、含水仪试验设备

九、北京石油装备展鼎新展位

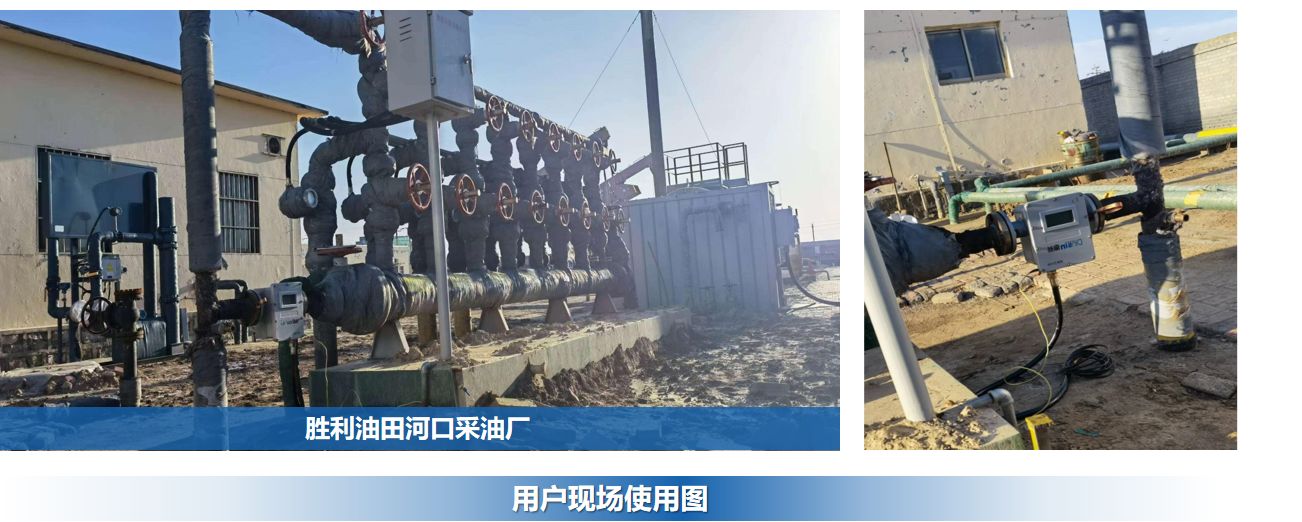

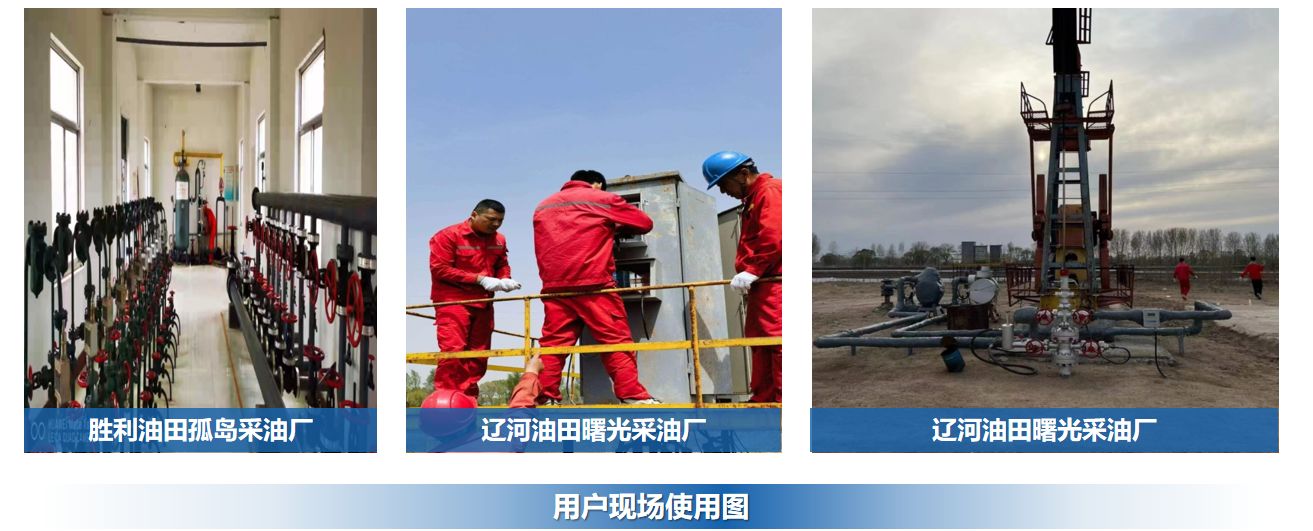

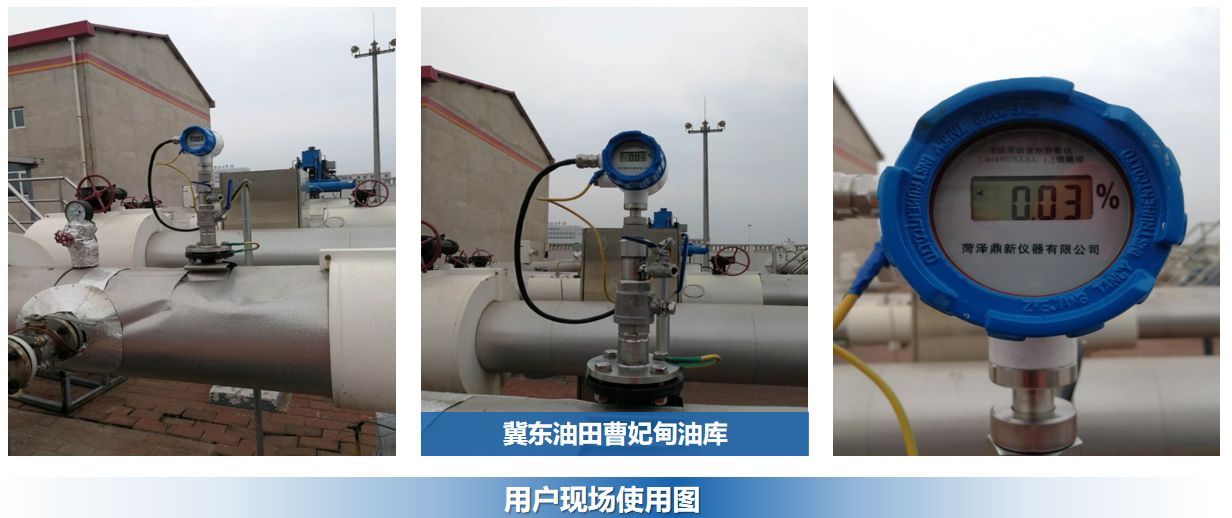

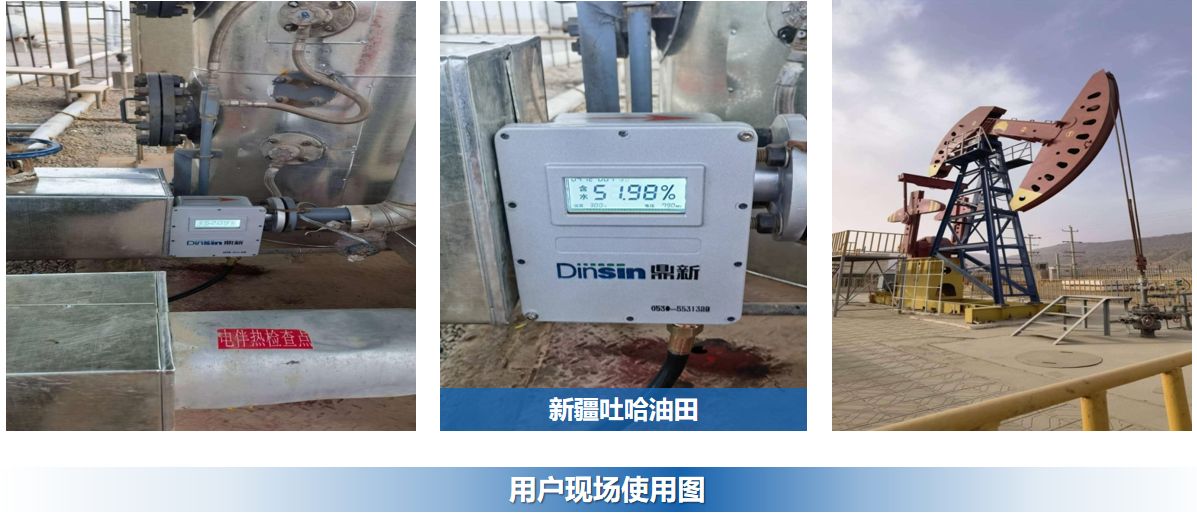

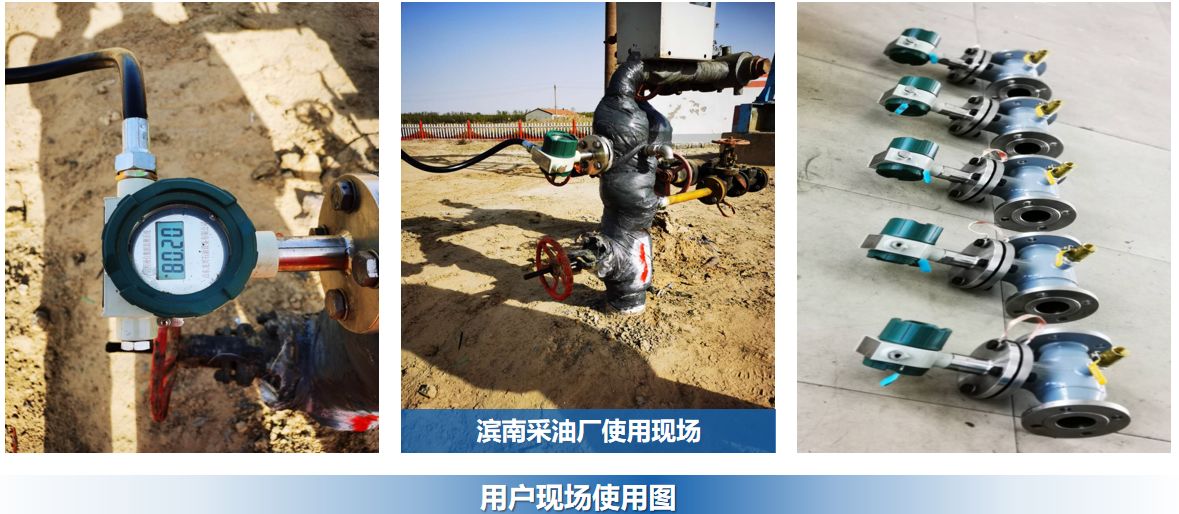

十、现场使用案例
