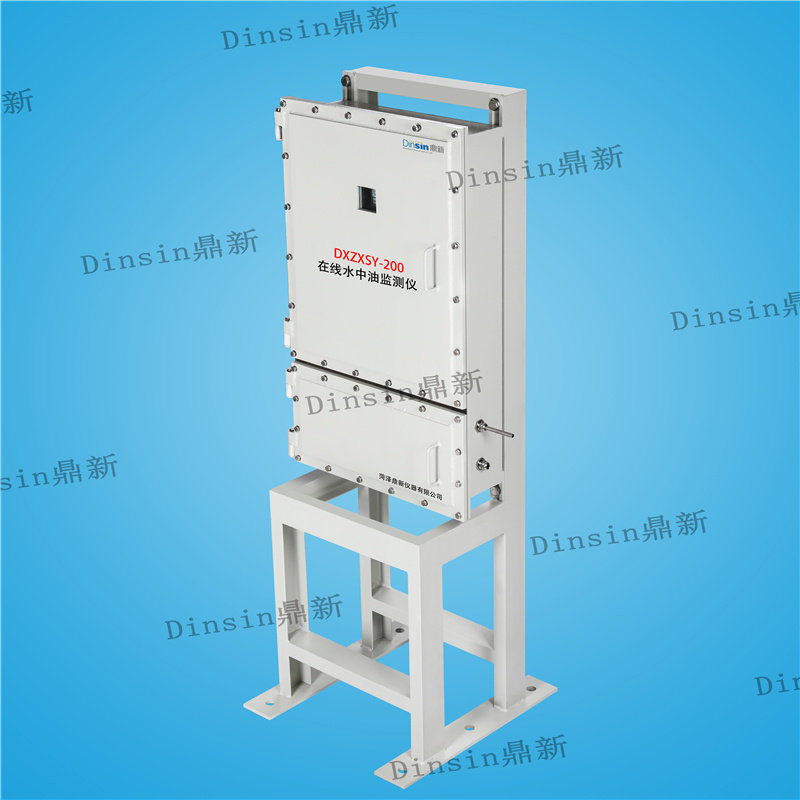

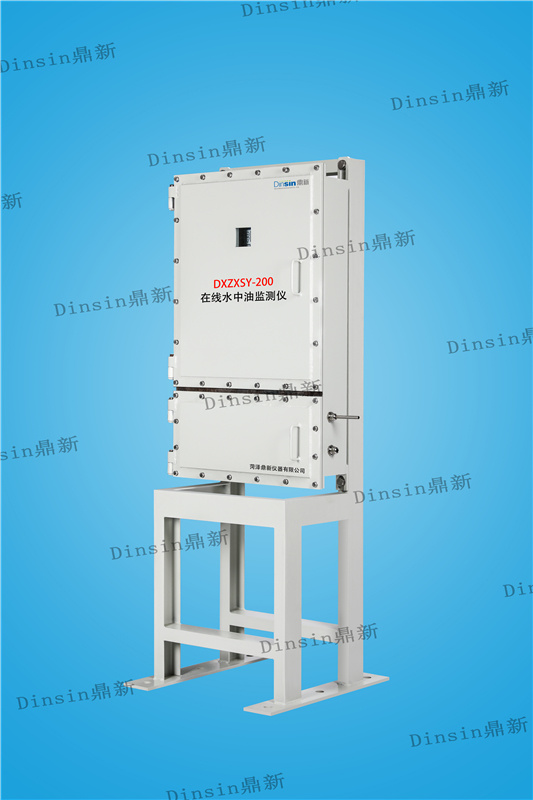

防爆水中油监测仪

目前国内外各油田无论是二次采油的回注水还是污水处理后排放，其中油含量是一项重要指标。长期以来,污水的含油率分析主要采用人工取样,萃取化验的方法。受生产条件和工作环境影响，这种方法采样频次少,化验时间长,其结果很难真实反映出污水的含油率,给加工净化处理、计量交接和环境监测都带来很多困难。为了解决污水含油率测量中存在的这些问题,我司研制出在线水中油监测仪。本仪器采用德国含油率专用分析芯片及远红外光感传感器，具有安装简便，测量范围宽（0-200ppm），探测精度高,工作稳定性高等优点,可为污水处理管理人员提供准确的测量分析结果。

远红外污水含油率监测技术目的是为实现污水输送管道油含量的在线计量监控，数据远端传输，综合含油实时在线监控，并与现有数字化平台接轨，可实时远程监测、记录污水含油变化情况，满足生产现场需求。

在线水中油监测仪是专门设计用于监控油水分离器单元。设计是为了工业工艺分析和船只舱底水报警监控，规格和性能超过了国际海事组织 15ppm 水中油监测的要求 MEPC. 107 (49)。设备可以提供两路报警点。仪器提供 0(4)-20mA/RS485信号输出，可用于连接外部数据记录仪。

下列文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本设备。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T　13384-2008　机电产品包装　通用技术要求

GB/T　191　包装储运图示标志

GB/T　11606　分析仪器环境试验方法

GB/T　15464　仪器仪表包装通用技术条件

GB/T　16488　水质、石油类和动植物油的测定　红外光度法

ST/T　5329-2012　碎屑岩油藏注水水质指标及分析方法

GB　50058－2014　爆炸危险环境电力装置设计规范

GB　3836.1—2010　爆炸性环境  第1部分：设备 通用要求

GB　3836.2－2010　爆炸性环境  第2部分：由隔爆外壳“d”保护的设备

GB　3836.3－2010　爆炸性环境  第3部分：由增安型“e”保护的设备

GB　3836.8－2014　爆炸性环境  第8部分：由 “n” 型保护的设备

GB　3836.15－2000　爆炸性气体环境用电气设备 第15部分：危险场所电气安装（煤矿除外）

GB　4793.1　测量、控制和试验室用电气设备的安全要求  第一部分：通用要求

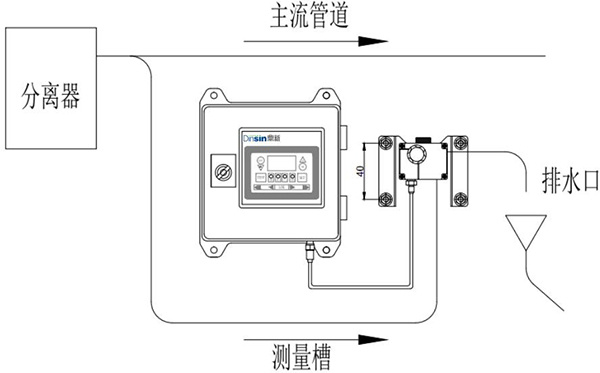

主系统连接示意图

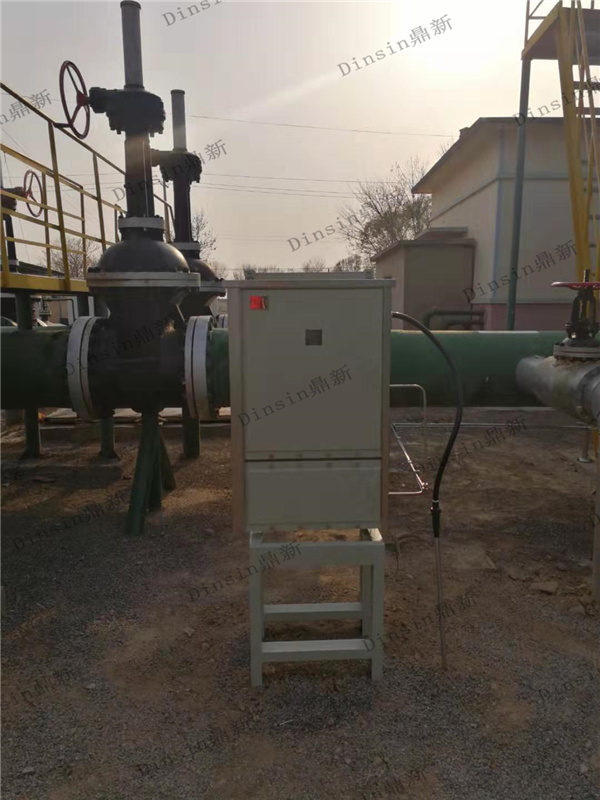

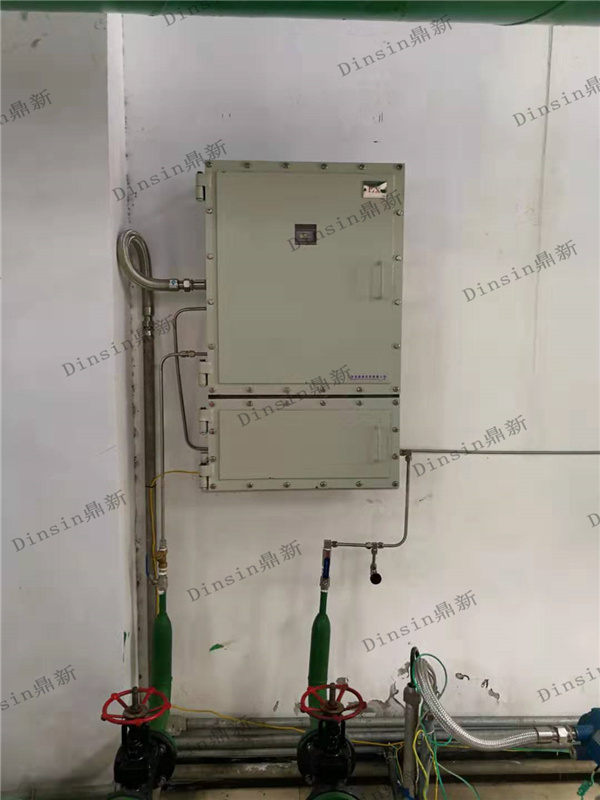

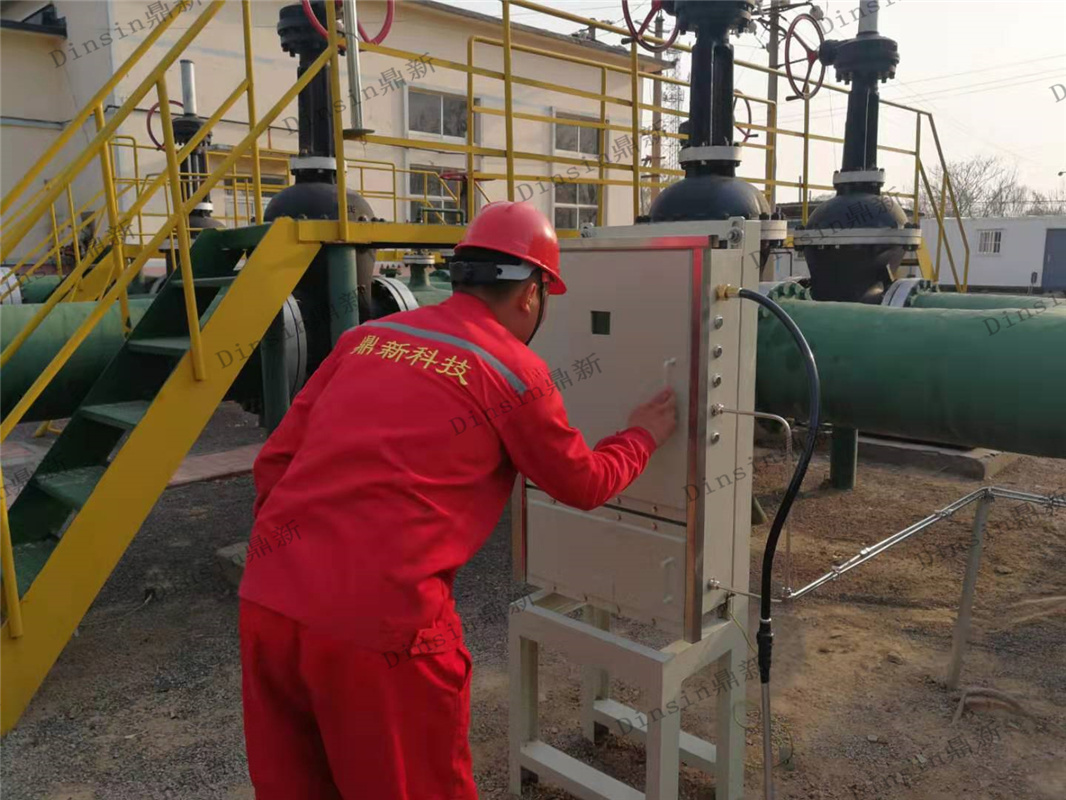

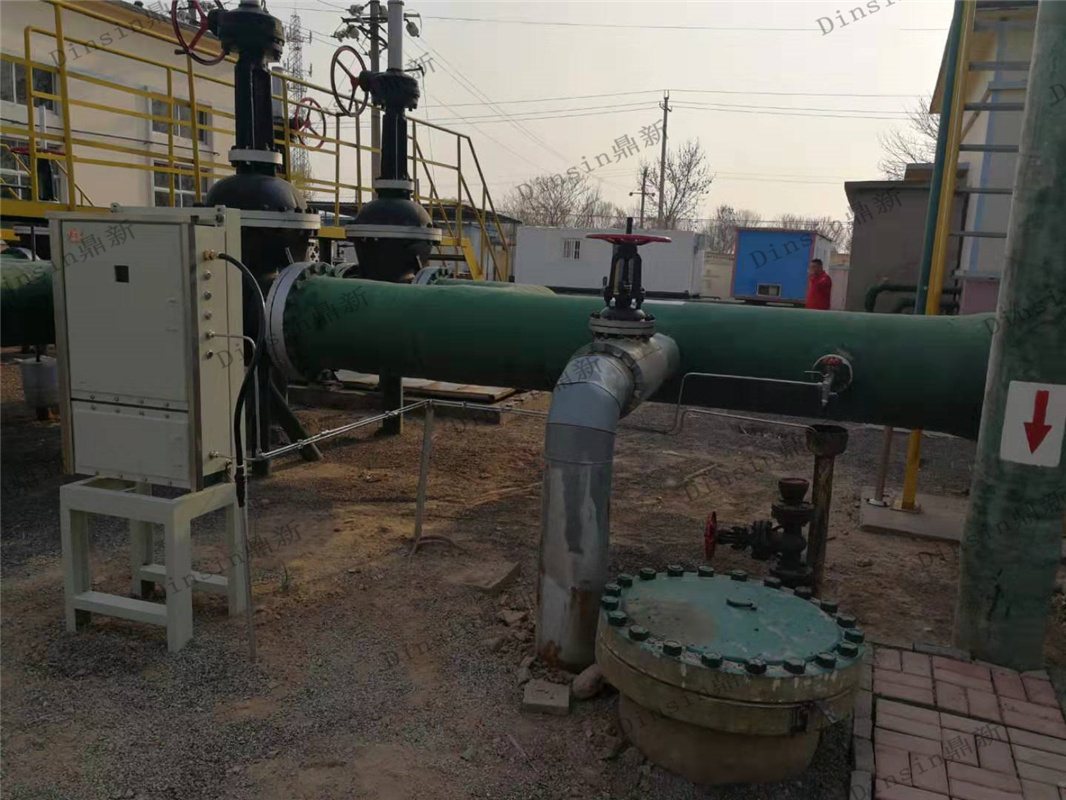

一路进水连接到油水分离器出口，一路进水连接到无油水管路，水管使用 10mm 外径的铜管或者316SS不锈钢管，连接时可以竖直方向连接，这样可以最大限度减少气泡的影响。排水管泄流口要高于仪器排水口，这样可以保证仪器内管路始终充满水。

使用特点

（1）监测仪控制器单元应具备实时数据显示、数据存储等功能，可实现历史数据查询。

（2）监测仪具有设定、校对、断电保护、来电恢复、故障报警功能。

（3）监测仪具备数据上传功能，监测数据可通过有线或无线方式上传至远程数据服务器。

（4）该装置具有性能可靠、操作简单、维修方便、外形美观等特点。

（5）不影响原输水管线的有效管径；不会造成管线堵塞，测量值准确可靠，长期稳定性好。

（6）排除悬浮固体的干扰。

（7）本设备可根据需要选配测量槽自动清洗单元。测量槽自动清洗单元可防止由于测量槽沾污导致的仪器故障。测量槽自动清洗模块是一个清洗阀单元，将测量槽和计算机模块连接在一起，通过气动操作完成自动清洗。

（8）本仪器提供一个测试按钮，自动测试报警情况，按了测试键后，仪器自动从模拟高浓度读数开始下降，直到实际测量值。

（9）本设备数据记录器收集并存储下列信息至少18个月。

（10）实现污水输送管道油含量的在线计量监控，数据远端传输，综合含油实时在线监控，并与现有数字化平台接轨，可实时远程监测、记录污水含油变化情况，满足生产现场需求。

功能介绍

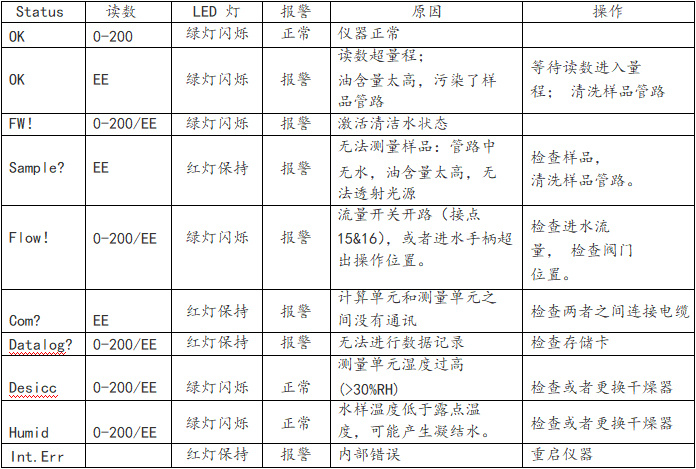

（1）显示和报警：

设备中有两个独立的报警线路，都可以在量程之间分别进行设定。出厂设置均为 10ppm。可根据现场的不同需要设定报警数值，不可设定为 200ppm 以上的数值，两个报警回路分别与前面板的报警 LED 灯相关。LED 灯“System”代表发生内部错误。LED 灯在正常情况下为绿灯闪烁，报警时为红灯。而且报警 LED 灯和报警回路与继电器输出关联，可以用于外部过程信号或者其它控制功能。当电源发生故障时，所有的 3 个继电器都切换到报警状态。

（2）数据记录

在报警状态触发条件下， IN1 和 IN2 输入的状态永久存储在记忆卡中。记忆卡可以存储 18 个月的运行数据。之后，最旧的数据将被覆盖。不需要更换存储卡。存储卡的内容可以浏览显示。数据存储按照日期和时间信息进行排序。可以调整仪器的时间。当时钟调整为新的设置，存储在内存中的数据将重新开始一页；这意味着通过设置时钟，所记录的数据可以有多个特定的时间点。正常情况下，不使任何数据丢失。

（3）参数调整

在线水中油监测仪是根据出厂规格进行设定的；两路报警，一路设置为10ppm，另外一路设置50ppm。在线水中油监测仪的零点可以调节，在工作现场用清水通过测量仪，通过前部面板的按钮进行重新调节。

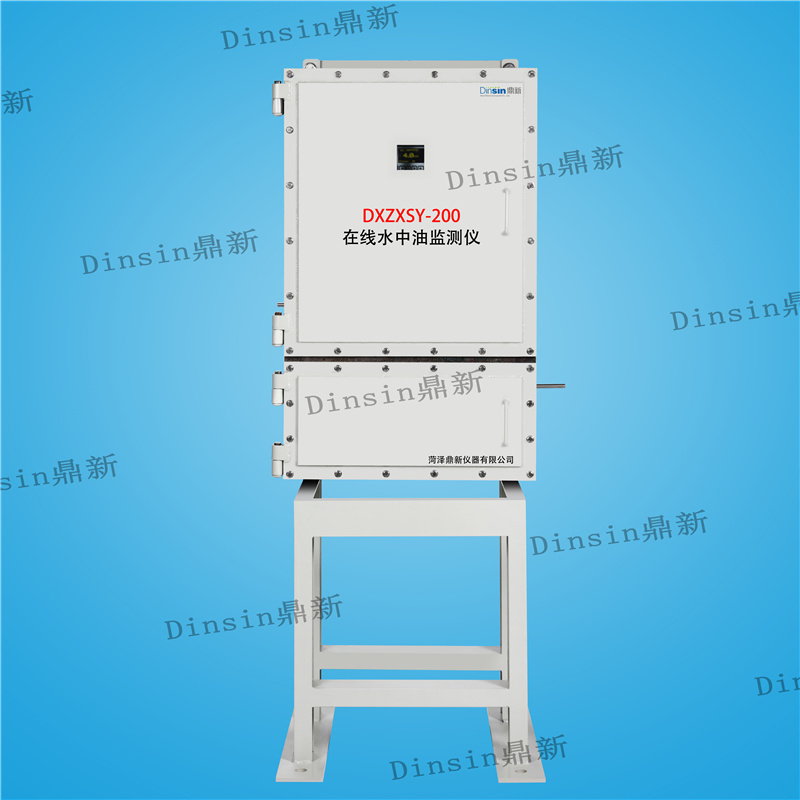

（4）主体结构

① 计算单元

② 测量单元

③ 干燥器

④ 顶盖（不包含清洗单元的顶盖和自动清洗单元的顶盖）

计算单元中包含显示屏电路板、数据记录和包含连接端子的主电路板。测量单元为电镀的铝制外壳，水路的输入输出端口为不锈钢。内部有电子光学部件，通过数据电缆与计算单元连接。根据现场实际情况，决定两个部件安装的相对位置。在仪器或者所有的部件都安装在不锈钢底板上，易于固定安装。当然在安装空间有限的情况下，各部件分开安装也是可以的。计算单元与测量单元之间最远距离为 5 米。
