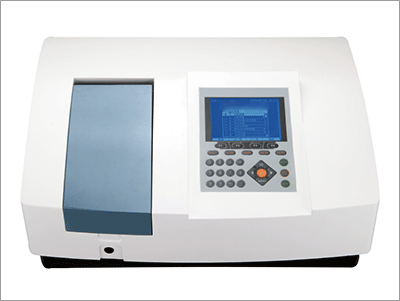

紫外可见分光光度计

一、产品概述

     仪器能在紫外、可见光谱区域对样品物质作定性和定量的分析。符 合 《G B / T 2 6 8 1 3 - 2 0 1 1 可 ⻅ 分 光 光 度 计 》 标 准 要 求 ，符合《JJD 1002-1991紫外可见分光光度计》标准要求。该仪器可广泛地应用于医药卫生、临床检验、生物化学、石油化工、环境保护、质量控制等部门，是理化实验室常用的分析仪器之一。LCD显示器和键盘，使得操作更具有人性化。





二、工作原理

      本仪器的基本原理是溶液中的物质在光的照射激发下，产生了对光的吸收效应，物质对光的吸收是具有选择性的。各种不同的物质都具有其各自的吸收光谱，因此当某单色光通过溶液时，其能量就会被吸收而减弱，光能量减弱的程度和物质的浓度有一定的比例关系，也即符合于比色原理—比耳定律。

                    T=I/I₀

                 log I/I₀=KCL

                     A=KCL

其中：T———透射比             I₀ ———射光强度

       I———透射光强度         A———吸收度

       K———吸收系数           L———溶液的光径长度

       C———溶液的浓度

从以上公式可以看出，当入射光、吸收系数和溶液的光径长度不变时，透射光是根据溶液的浓度而变化的，本仪器的基本原理是根据上述之物理光学现象而设计的。





三、光学原理





      本仪器采用光栅CT色散系统和单光束结构光路，灯发出的连续辐射光由反射镜投向单色器进狭缝，此狭缝正好于聚光镜及单色器内准直镜的焦平面上，因此进入单色器的复合光通过反射镜反射及准直镜准直变成平行光射向色散元件光栅，光栅将入射的复合光通过衍射作用形成按照一定顺序均匀排列的连续的单色光谱，此单色光谱反射在准直镜上，由于仪器出射狭缝设置在准直镜的焦平面上，这样，从光栅色散出来的光谱经准直镜后利用聚光原理成象在出射狭缝上，出射狭缝选出指定带宽的单色光通过聚光镜落在试样室被测样品中心，样品吸收后透射的光经光门射向光电池接收。



四、功能特点



      1.大容量样品室，可以使用5mm-100mm的比色皿。

      2.对称光学性能的CT型单色器光路，更优的测光精度。

      3.大屏幕液晶显示器（4位LCD）显示。

      4.仪器自动调零、自动调满度，操作简单方便。

      5.设计新颖的工程塑料外壳，适应任何实验室。



五、仪器的安装



5.1附件备件的检查

主机                           一台

电源线                         一根

附件盒                         一盒（包括比色皿一盒）

保险丝                         一只（2A）

黑体                           一个（调零用）

仪器操作使用说明手册           一份

仪器装箱单                     一份

产品合格证                     一份

注：产品附件如有改动，以仪器的产品装箱单为准。

5.2仪器的工作环境



为了保证仪器的正常使用，同时也为了延长仪器的使用寿命，必须使仪器在合适的工作环境里工作，尽量不要让仪器工作在环境条件的极限边缘。

仪器应安放在干燥的房间内，使用温度为5℃～35℃，相对湿度不超过85%。

使用时放置在坚固平稳的工作台上，且避免强烈的震动或持续的震动。

室内照明不宜太强，且避免直射日光的照射。

电扇不宜直接向仪器吹向，以免影响仪器的正常使用。

尽量远离高强度的磁场、电场及发生高频波的电器设备。

供给仪器的电源电压为AC220V±22V频率为50Hz±1Hz并必须 装有良好的接地线。推荐使用交流稳压电源，以加强仪器的抗干扰性 能。使用功率为500W以上的电子交流稳压器或交流恒压稳压器。

  避免在有硫化氢、亚硫酸等腐蚀气体的场所使用。

5.3 安装



5.3.1仪器在安装使用前应对仪器的安全性进行检查，电源电压是否正常，接地线是否牢固可靠，在得到确认后方可接通电源使用。



5.3.2仪器经过运输和搬运等原因，会影响波长准确度，应进行仪器调校后使用。



六、故障分析

故障现象	故障原因	排除方法
1.开启电源开关后，仪器无反应。	1.电源未接通。	1.检查供电电源。
	2.电源保险丝断。	2.更换保险丝。
	3仪器电源开关接触不良。	3.更换仪器电源开关。
2.显示不稳定	1.仪器预热时间不够。	1.保证开机时间30分钟。
	2.环境振动过大，光源附近气流过大或外界强光照。	2.改善工作环境。
	3.电源电压不良。	3.检查电源电压。
	4.仪器接地不良。	4.改善接地状态。
3.调不到0%	1.没放黑体或者黑体位置不对。	1.正确放入黑体。
	2.放大器坏。	2.修理放大器。
4.调不到100%	1.钨卤素灯不亮。	1.检查灯电源电路。
	2.光路不准。	2.调整光路。
	3.放大器坏。	3修理放大器。
