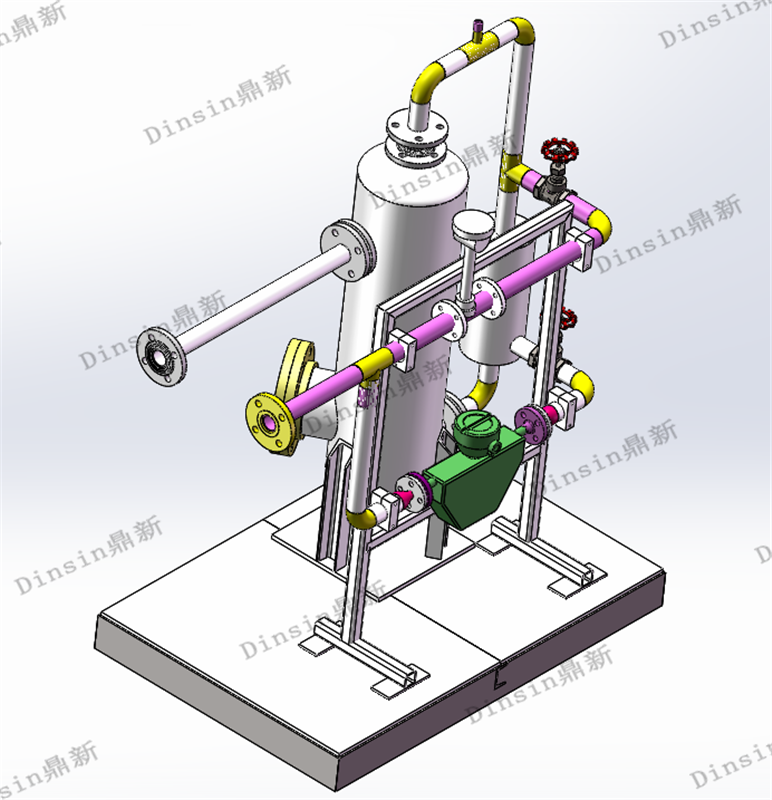

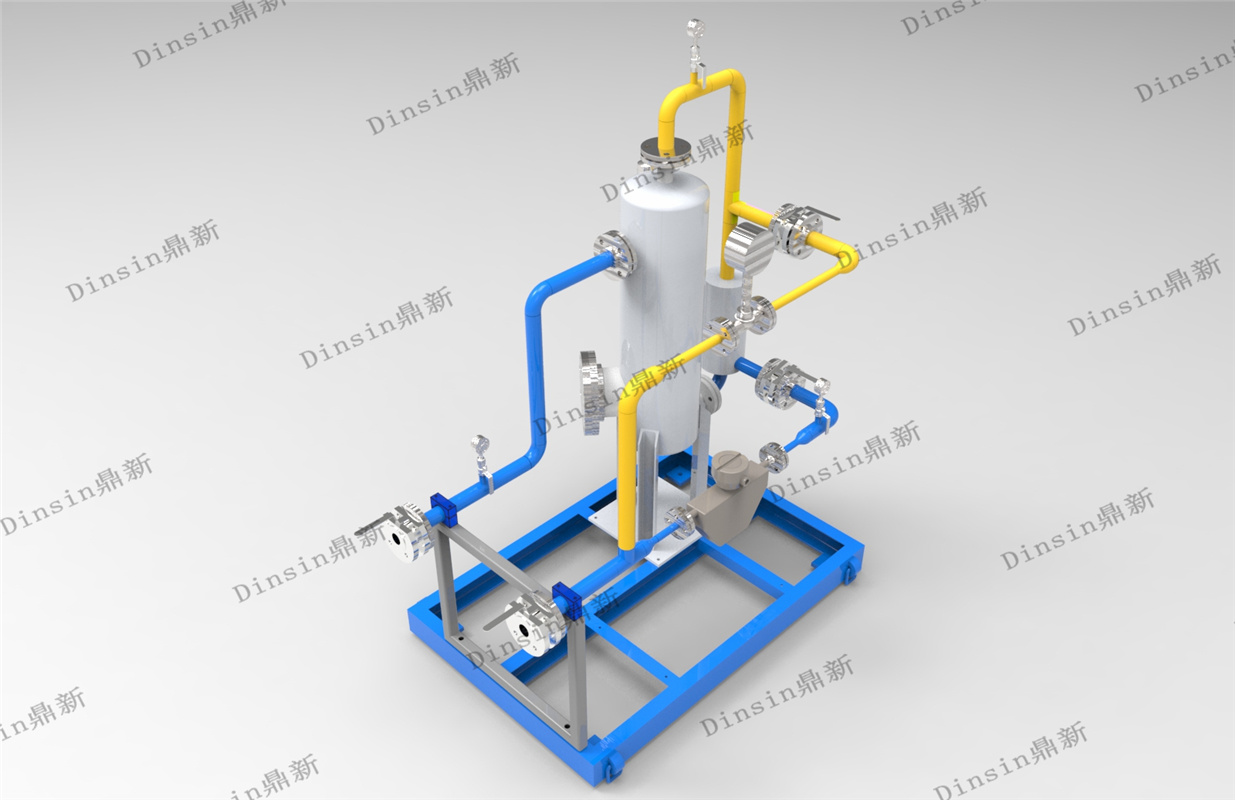

撬装式原油三相分离计量装置

撬装式原油三相分离计量装置是一种应用于油井井口计量的设计。在油田生产过程中，伴随着原油一起被开采出来的还有大量的天然气，水及一些杂质。目前，我国陆上油田大部分都已进入开发后期，综合含水达到80％以上，部分油田已超过90％，随着含水率的上升，采出液总液量不断增加。针对这一现状，我公司在改进传统油气计量的同时在多级分离的基础上,利用质量流量计和漩涡气体流量计实现油气水三相分离计量。整套装置具有结构紧凑、处理效果好、便于操作、便于移动运输的特点 ,适用于单井计量或计量标定。适合应用于海洋平台、人工岛、偏远区块或老油田自动化改造，是传统油气计量的理想换代产品。

1．适用于油田生产中计量站内各测量单井的自动选择及井口来液多相流各参数的自动采集和计量。

2．计量精度高。量程范围宽，采用高精度质量流量计进行液相计量，量程比可达100：1。

3．适用范围广，适用于不同工况、各种介质流型条件下的多相流测量。

4．自动化程度高，装置运行无需人工参与。

5．安全可靠，采用管道设计，去掉了分离器、安全阀等压力器件。

6．体积小，结构简单，占地面积小。

7．操作简单，运行可靠，使用寿命长，维修、维护工作量小。

1、该系统可以水平放置安装在管道的任何位置。

2、安装时介质流向应与阀门壳体上的流向标志保持一致。

3、当管道焊接作业时要避免阀门过热，防止烧坏调节阀的橡胶密封件

4、使用压力不得超过额定压力。

操作使用本仪器前请认真阅读本手册及遵守下列安全指引。请妥善保管好说明书，以备需要时查阅。确保受过专业培训的人员使用操作该仪器。

遵循相关的安全指引和人身安全的相关规定。

仪器在工作时不挥发任何有害气体、无辐射对工人健康无任何不良影响，设备内部不存在高压和强电场，不存在危及人身安全的隐患。
